鋁合金梯子鉚接機,梯子制造設備
武漢IRIVET（埃瑞特）可提供的鋁合金梯子制造設備有鋁合金梯子鉚接機、梯子擠壓機、梯子漲牙機、梯子翻邊機、幾個功能合一的梯子鉚接機以及梯子生產線，同時也提供梯子沖孔設備及全套模具。我們會根據客戶生產梯子的種類來靈活選用需要的設備組合。多年來我公司一直至力于運用徑向鉚接機的技術優勢來研制和開發各種鋁合金梯子鉚接機，并且對梯子的加工及制造工藝有著豐富的經驗，先后開發出十余種鋁合金梯子鉚接機函蓋了所有鋁合金梯子的加工，包括單片梯，折疊梯，伸縮梯，多功梯，家用梯，工業用梯，腳手架梯，電纜梯，絕緣梯，濱海圍欄等。橫瞪型材包括方管，矩形管，圓管，D形管，三角管，橢圓管，腰圓管，棱形管等。梯框（立桿）型材包括矩形，圓形，C-形，I-形，矩形一側帶槽等。
推薦閱讀：鋁合金梯子制造工藝與設備
梯子鉚接機（梯子翻邊機）
鋁合金梯子鉚接機是我公司汲取國外設備經驗，經過實踐不斷改進研制的多功能梯子鉚接機 。該機配合梯子漲壓機，即可完成梯子加工中的擠壓和翻鉚成型工藝。我公司可制造適合方管梯、D型管梯、O型管梯，三角管梯的鉚接機或擠壓機，該機操作方便，加工效率高該型設備是定制品，按客戶要求設計制造。
JM16D-T技術參數 |
|||
最大鉚接壓力 |
34Kn |
 |
|
油泵允許最大輸出壓力 |
2.5MPa |
||
鉚頭最大工作行程 |
30mm×2 |
||
鉚頭間最大距離 |
620mm |
||
工作頭粗調移動距離 |
100mm×2 |
||
鉚頭中心到床身導軌表面距離 |
275mm |
||
鉚頭伸出長度 |
標準62mm |
||
功耗 |
4.4Kw |
||
油泵電機轉向 |
順時針（俯視） |
||
外形尺寸 |
2300mm×650mm×1700mm |
||
機床凈重 |
1200 KG |
||
 |
 |
|
| 方管梯子鉚接機加工效果 | 橢圓管梯子鉚接機加工效果 | |
 |
 |
|
| 圓管梯子鉚接機加工效果 | 三角管梯子鉚接機加工效果 | |
 |
||
| 菱形管梯子鉚接機加工效果 |
鋁合金梯子漲牙機（漲壓機）
鋁合金梯子漲牙機是方管或圓管梯子制造中用來在管外側漲出一系列的凸臺，通過凸臺可以牢固的將橫檔固定在豎檔上，而不需要再采取其他任何的固定措施。
梯子漲牙機ZYJ技術參數 |
|||||||||||
|
最大鉚接壓力 |
30Kn |
|||||||||
油泵允許最大輸出壓力 |
2.5MPa |
||||||||||
壓頭最大工作行程 |
50mm×2 |
||||||||||
壓頭間最大距離 |
520mm |
||||||||||
工作頭粗調移動距離 |
65mm×2 |
||||||||||
壓頭中心到床身導軌表面距離 |
185mm |
||||||||||
功耗 |
2.2Kw |
||||||||||
外形尺寸 |
2300mm×650mm×1600mm |
||||||||||
機床凈重 |
1000 KG |
||||||||||
|
|||||||||||
鋁合金梯子擠壓機
和漲牙機的目的一樣，梯子擠壓機也是需要在圓管或D形管的管壁上擠壓出凸臺，用以固定橫檔和豎檔，所不同的是漲牙機的凸臺為點狀，非常適合方管的使用，而擠壓機的凸臺為環狀，適合方管以外的形狀使用。 擠壓機還有另外一個功能，可以用在鋼管爬梯的圓管漲翻加工上。
梯子擠壓機JYJ技術參數 |
||
|
最大鉚接壓力 |
30Kn |
油泵允許最大輸出壓力 |
2.5MPa |
|
壓頭最大工作行程 |
50mm×2 |
|
壓頭間最大距離 |
520mm |
|
工作頭粗調移動距離 |
65mm×2 |
|
壓頭中心到床身導軌表面距離 |
185mm |
|
功耗 |
2.2Kw |
|
外形尺寸 |
2300mm×650mm×1600mm |
|
機床凈重 |
1000 KG |
|
 |
 |
|

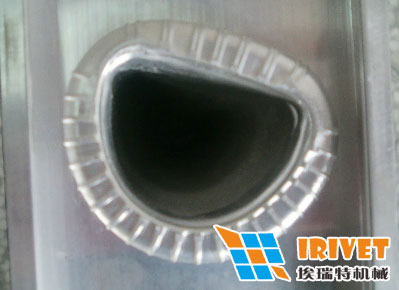

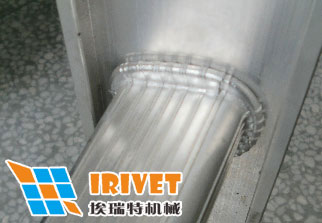

| D形管擠壓后后內側效果 | D形管擠壓后外側效果 | |
 |
 |
|
| 圓管擠壓后外側效果 | 圓管擠壓后內側效果 | |
 |
 |
|
| 方管擠壓后外側效果 | 方管擠壓后內側效果 | |

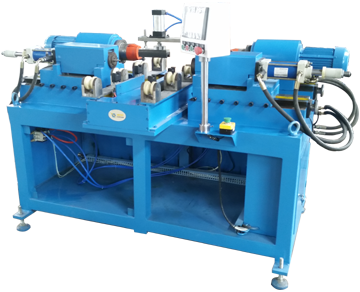

自動多功能梯子鉚接機（多功能二合一梯子鉚接機）

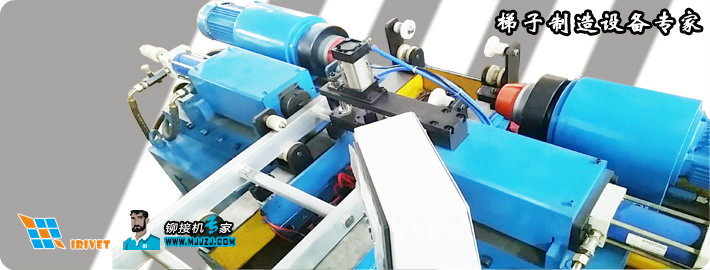

鋁合金自動多功能梯子鉚接機也稱為多功能二合一梯子鉚接機，梯子漲鉚機，是一種多功能高效的梯子制造設備 。該機可以在一個工序中可完成梯子加工中的漲牙和翻鉚兩種成型工藝。該機可制造適合方管梯、D型管梯、O型管梯，三角管梯，菱形管在內的各種形狀梯子，操作方便，加工效率高，成形形狀優良。
該機有兩種規格，分別是手動進料款和自動進料款。
ZMJ技術參數 |
|||
最大壓力………………………鉚接翻邊34KN 漲牙65KN 功率 ……………………………………4Kw 漲牙最大系統輸出 ……………………6.3Mpa 鉚接最大系統輸出………………………2.5Mpa 油箱容量…………………………………200Kg 液壓油牌號………………………………L-HM46號抗磨液壓油 漲壓拖板移動……………………………150mmX2 漲牙油缸調整……………………………50mmX2 鉚接動力頭移動…………………………150mmX2 鉚接活塞調整 …………………….……30mmX2 梯子加工最小寬度 …………………..…300mm 梯子加工最大寬度 …………………..…600mm 梯子加工最小踏步間距……………..…300mm 梯子加工最大踏步間距…………..……400mm 鉚接模具偏心 ……………………..……4° 翻邊范圍 …………….方管,圓管,矩形管,三角管,橢圓管,D型管,菱形管 漲牙高度 ……………………......……1-3mm（可調） 管厚翻邊范圍 ………………....………0.5-2.5mm 一個工作循環 ………………....………0.3-99秒可以調 支撐高度 ……………………......……270mm 外型尺寸 ………………2450mmX1000mmX1750mm 凈重 ……………………………....……1930Kg |
主要功能： 1、漲牙，鉚接翻邊功能二合一 2、同步自動撥料進料 3、PLC集中控制 4、7寸彩色液晶觸摸屏人機界面 5、間距，梯寬無級可調 6、同步夾持工裝 7、高效風冷外置液壓站 8、加工全程程序可控 |
||
梯子鉚接機梯子漲牙機二合一自動梯子制造設備視頻
本視頻尺寸較小，高清視頻另見 梯子鉚接機梯子漲牙機二合一自動梯子制造設備演示
各種梯子制造設備專機
 |
 |
 |
| 二合一多功能梯子鉚接機 | 7步鉚釘梯子鉚接機 | 4步梯子鉚接機翻邊機 |
 |
|
|
| 梯子數控沖孔機 | 自動多功能梯子鉚接機 |
導讀：鋁合金梯子制造工藝與設備 作者：武漢埃瑞特機械制造有限公司 袁濤 鋁合金梯子的品種非常多，歸納起來主要常見的有以下幾種：直梯、人字梯、折疊梯、伸縮梯、合梯等等。下面我們以常用的折疊梯為例來看看它的制造工藝和需要用到的設備，其它的種類梯子工藝和設備大同小異，可以參考使用。 折疊梯子工藝步驟:Technology of folding ladder. 1、工藝：下料 使用設備：切割機 2、工藝：橫檔沖孔 使用設備：沖床或壓力機 |
 |
方孔橫檔單孔沖孔模具.Punching die. |
 |
沖模圖紙-drawing of punching die |
 |
 |
 |
沖孔設備與模具安裝后制造梯子的狀況 |
 |
關節孔沖孔模具 |
 |
關節孔沖孔成形 |
 |
底孔沖孔模具 |
 |
底孔沖孔成形 |
3、工藝：將踏步固定在橫檔上 設備：擠壓機或漲牙機（僅限方管） |
 |
ZYJ16梯子漲牙機.Expanding machine to open tube on profile tightly . |
梯子漲牙機加工后的效果,踏步外部圖:Result of expanding process, inside view of rung |
 |
橫檔內部視圖 |
 |
圓管、D形管或三角管等，其踏步與橫檔的固定使用的是擠壓機而非漲牙機，梯子擠壓機的作用是將管件擠壓出一個凸臺來固定住橫檔，使用的設備為武漢埃瑞特機械有限公司的JYJ16型梯子擠壓機。 |
 |

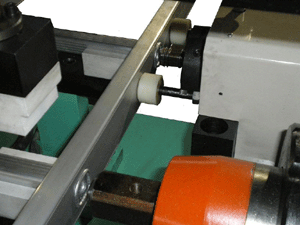

梯子擠壓機工作狀態 |
 |
D型管擠壓成型狀態 |
|
圓管擠壓成型的狀態 |
4、工藝：將踏步管件的兩端翻邊固定在橫檔上 設備：方管使用梯子鉚接機（梯子翻邊機）其余管類梯子擠壓機。 |
 |
| JM16DT型梯子鉚接機（梯子翻邊機） |
|
翻邊效果—result of after flaring process |
而圓管和D型管等擠壓后的狀態見下圖 |
 |
D形管翻邊后狀態 |
|
圓管翻邊后的狀態 |
5、工藝：關節鉚釘?shù)你T接 設備：武漢埃瑞特XGM-5懸掛鉚接機或JM9立式鉚接機 需要說明的是本梯子制造中使用的全部梯子制造設備請到http://caroledavies.com查看。 |
 |
| XGM-5懸掛鉚接機 |
| 這一步的工藝是輔助型的，主要作用是將梯子與關節鏈接起來。另外有些梯子上還有很多的扣件等，也可以使用鉚接機或抽芯鉚釘來固定。 |
 |
 |
6、工藝：護套和護腿的安裝 如圖中注明的藍色護套的安裝，標簽的粘貼等等，是一個收尾的工藝。完成這一步后，一個完整的折疊梯就制作完成了！ |
 |
鋁合金梯子制造設備根據梯子的材料截面積形狀可以分為O形管設備、方管設備，D型管設備等，不同的形狀設備的組成都不一樣。
