埃瑞特自沖鉚接設備(自沖鉚接機)原理和自沖鉚接技術

作者：武漢埃瑞特 袁濤

在了解自沖鉚接設備(自沖鉚接機)工作原理和工作機制前，我們說說什么是自沖鉚接技術，自沖鉚接其英文名稱為Self Piercing Riveting Machine，國外簡稱SPR設備，國內叫法也比較多如自刺穿鉚接機，自沖鉚槍，自沖鉚，鎖鉚等等。自沖鉚接機是一種普通的高效連接工藝，說其普通是因?yàn)樗褂脡毫χ苯訉€T釘壓入金屬內，原理簡單明了，說其高效則是由于它無需鉆孔，無需人工裝配鉚釘，機器僅需要2秒即可自動完成裝釘→壓入→鉚接的全過程。在未來的機械設備加工工藝中，自沖鉚接技術將可以預見的出現更廣泛的應用，特別適合薄板件連接的自沖鉚接機會取代普通鉚接機，電焊機，從而占有重要的一席之地，今天我們就重點了解一下自沖鉚接機的工作原理。

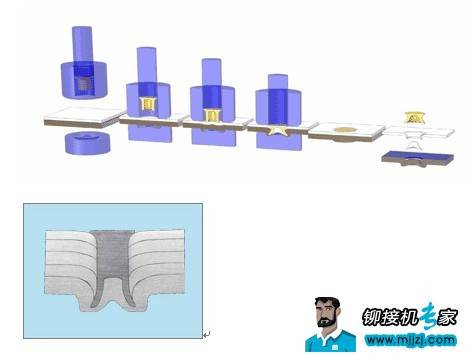

自沖鉚接機原理圖

下面講解自沖鉚接機工作原理和機制，請參照上圖，講解步驟從圖示從左向右進行，本步驟適合武漢埃瑞特出產的自沖鉚接機，其它品牌僅供參考

1、自沖鉚釘進入自沖鉚接機待鉚位置自沖鉚接機的槍頭上有一個預壓位，通過三個鋼珠限制鉚釘不會掉出來

2、自沖鉚接機預壓頭下壓，通過預壓可以將需要連接的板件壓平，防止后續加工中板件出現變形

3、活塞下壓鉚釘，鉚釘被刺入第一層材料

4、活塞繼續施加壓力鉚釘完全刺穿第一層材料，并進入第二層材料，此時由于下模的作用，鉚釘被漲開形成喇叭口，鑲嵌在第二層材料內。

5、繼續保壓一段時間，將自沖鉚釘與板件的縫隙消除，形成一個平面。

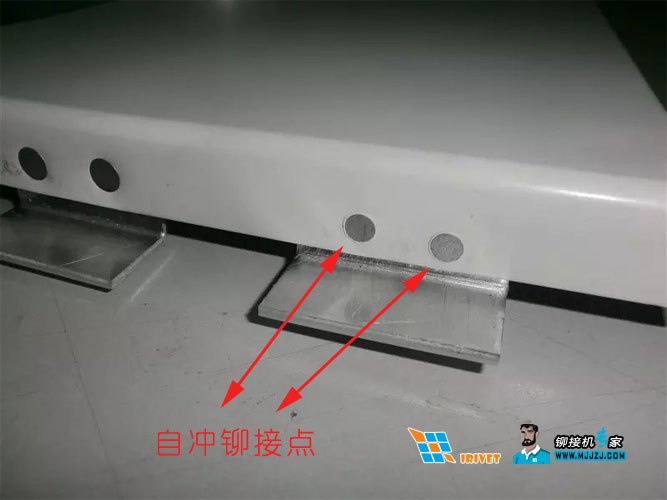

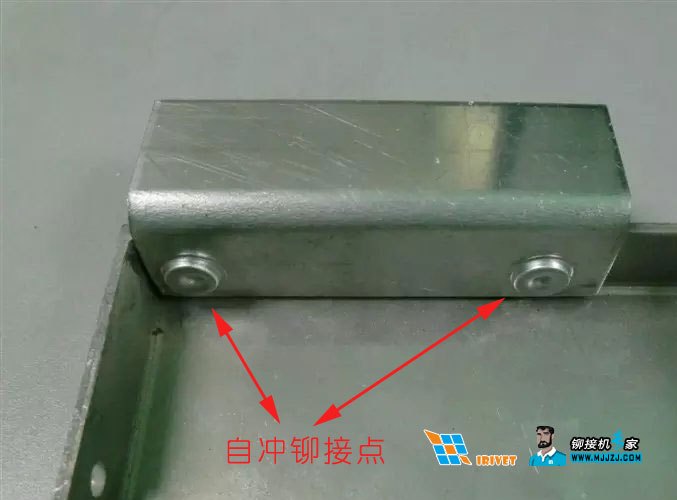

上圖我們就可以看到實際自沖鉚接后的效果。

在整個自沖鉚接過程中，預壓裝置是一直工作的，如沒有預壓裝置，在強力的作用下，板件很容易產生翻起的不良變形。
